根據錢炳江，張麗英，吳 勇（浙江傳化涂料有限公司）的《高效抗污卷鋁涂料的研制》一文中提及的高效抗污卷鋁涂料制備實驗部分如下。

原材料

改性聚酯樹脂、氨基樹脂、金紅石型鈦白粉、無機復合顏料、納米銀離子抗菌劑、有機硅改性聚丙烯酸酯、烯丙基改性硅醇類催化劑等。

配方

高效抗污卷鋁涂料的配方見表。

表高效抗污卷鋁涂料的配方

制備工藝

高效抗污卷鋁涂料采用低羥值、中等相對分子質量的改性聚酯樹脂作為成膜物質，在酸催化劑存在下，與甲醚化氨基樹脂交聯固化，形成致密的涂膜。其制備工藝流程如下：將改性聚酯樹脂、助劑、溶劑、顏料等原料進行預分散，然后經砂磨機研磨至細度合格，再加入氨基樹脂、催化劑等助劑，經檢驗合格后，過濾，包裝。
涂料樣板制備及性能檢測結果
基板采用生產線上預處理鋁板，厚度為0.40 mm ；涂膜制備采用線棒涂布器刮涂法，選用RDS公司28號線棒涂布器刮涂制備試板，控制干膜厚度為15~20μm。固化條件為270℃實驗室高溫烘箱，烘烤30~40 s，控制最高基板溫度（PMT）210~224℃。

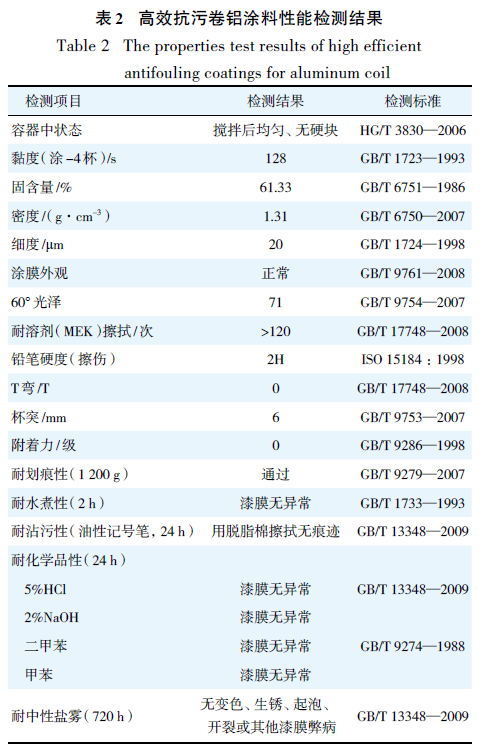

高效抗污卷鋁涂料性能檢測結果

最終結果表明，在高效抗污卷鋁涂料中，氨基樹脂中的烷氧甲基是主要的交聯反應基團，在酸催化下與改性聚酯樹脂的羥基交聯反應成膜，而在主題樹脂上，對整個涂層的性能則起到了決定性的作用，催化劑可有效降低涂層的烘烤溫度，讓涂層在適宜的溫度下快速固話，通過與鋁基材的反應寵兒形成擁有很好附著力的結合成，提高涂層的耐水煮性能。
此外，搞笑抗污卷鋁涂料添加特殊的有機硅助劑還可以提升產品的耐沾污性能，試驗表明，有機硅助劑添加量在3%的時候，不會對漆膜造成影響，而且耐沾污效果也理想。
在顏料選擇上，挑選耐高溫性、耐光性、耐候性和耐化學性優異的無機復合顏料，可以確保色差的一致性。
最后作者結語中講到，研發此類高效抗污卷鋁涂料產品，由于具備耐沾污性、抗菌性、耐化學品性、耐腐蝕性和機械加工性，特別適用于室內外裝潢、幕墻、天花吊頂等場所。
相關詳細論文，請參閱錢炳江，張麗英，吳 勇在《上海涂料》雜志上發表的《高效抗污卷鋁涂料的研制》。
